Đầu nối khí đáng tin cậy
- Độ tin cậy và hiệu quả được hỗ trợ bởi lịch sử hơn 60 năm về công nghệ không dầu.
- Đầu khí được phủ Teflon và thép không gỉ ở giai đoạn 2 giúp tăng cường khả năng chống ăn mòn.
Tiết kiệm năng lượng Tấm tản nhiệt dạng tấm (làm mát bằng nước)
- Thiết kế ống nước dạng tấm-vây-ống làm mát có thể giảm tổn thất áp suất ở phần làm mát 1/5 so với bộ làm mát kiểu vỏ & ống thông thường.
- Giảm sự tích tụ Silica trong độ cong của nước.
Kiểm soát áp suất ổn định cho model Inverter

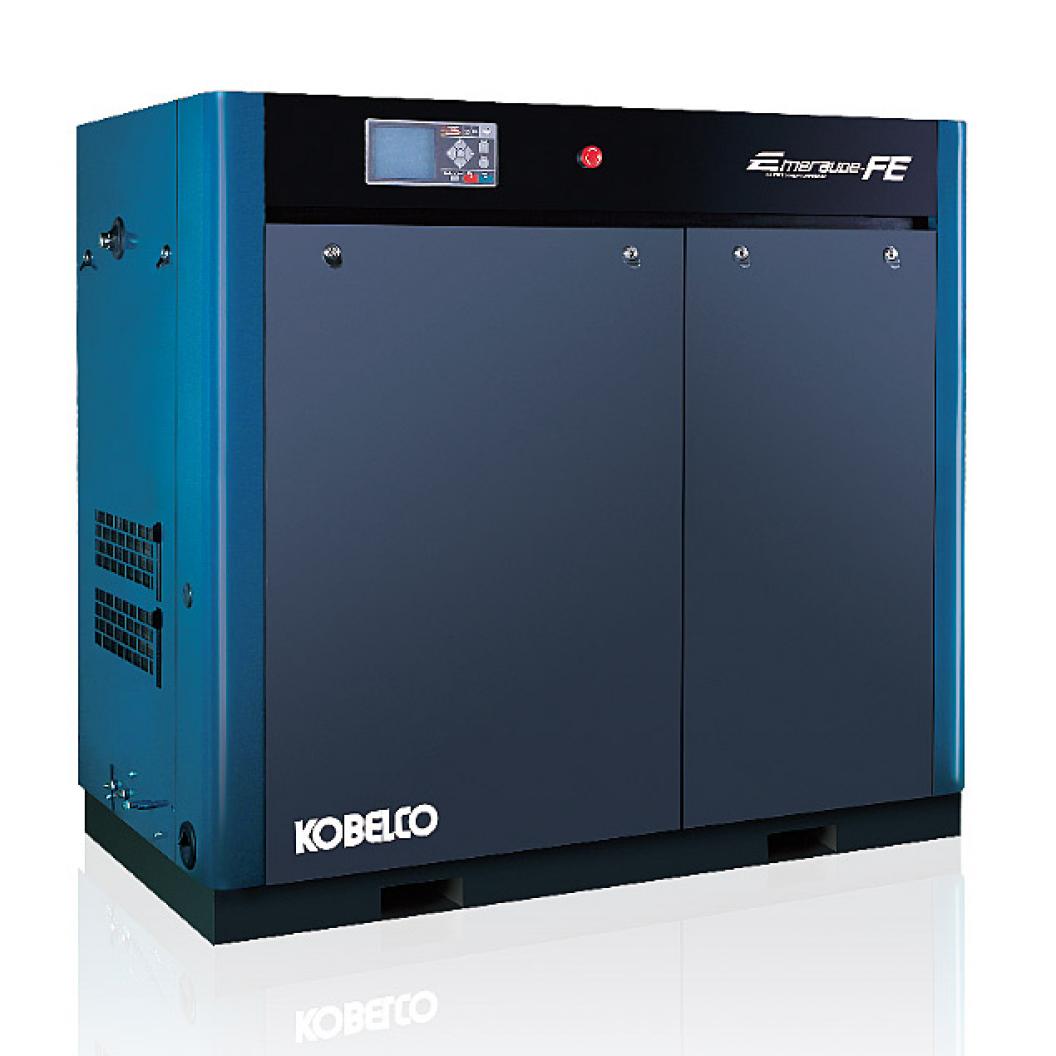

Logic tiết kiệm năng lượng cho model tốc độ cố định (Chung cho FE)
Kiểm soát áp suất ổn định của mô hình Inverter giúp giữ áp suất đường ống thấp hơn. Và dao động áp suất được giữ trong phạm vi 0,01MPa. Logic tiết kiệm năng lượng của mô hình tốc độ cố định chuyển đổi cưỡng bức tải sang dỡ tải ở mọi chu kỳ kiểm soát công suất (tối thiểu 23 giây). Sự gia tăng áp suất quá mức được loại bỏ và tổn thất năng lượng được giảm thiểu.
Chứng nhận loại 0

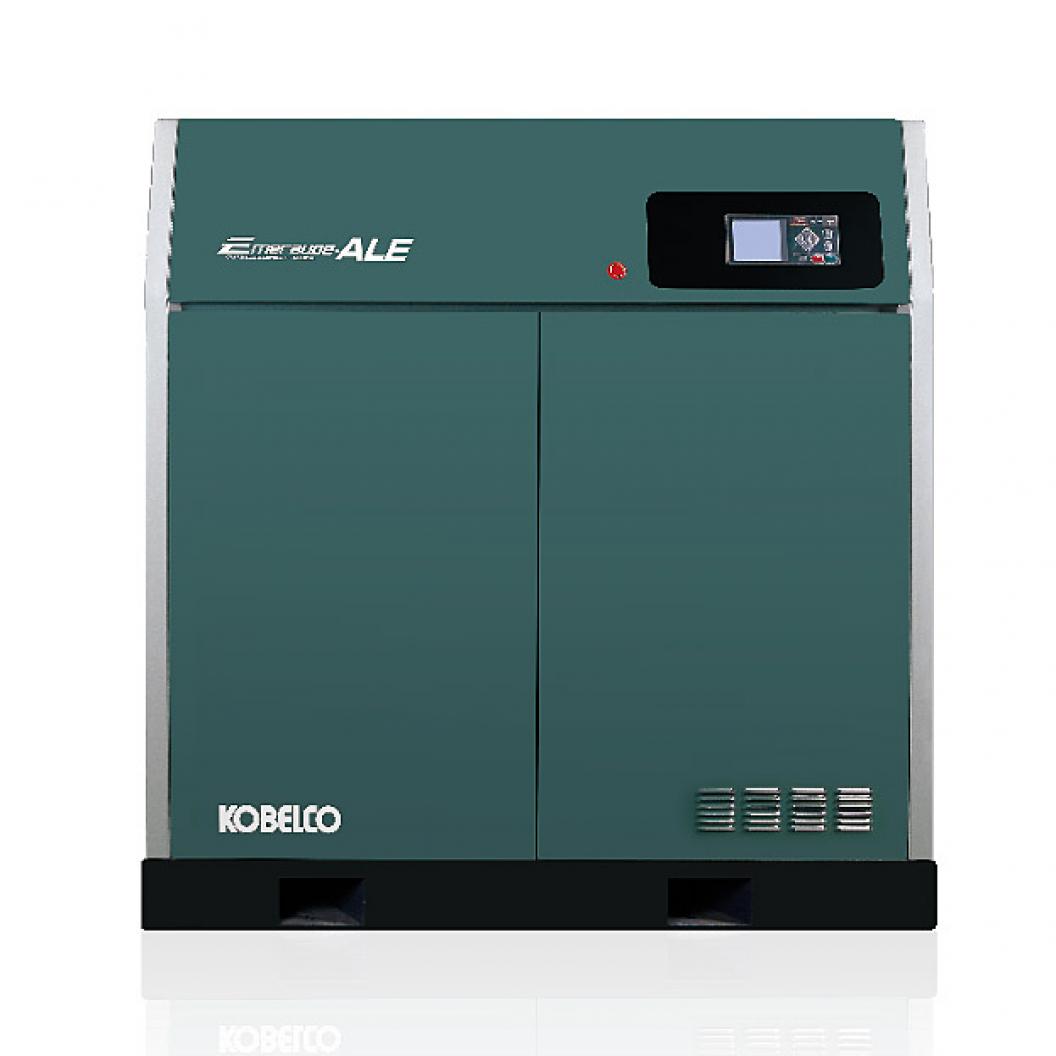

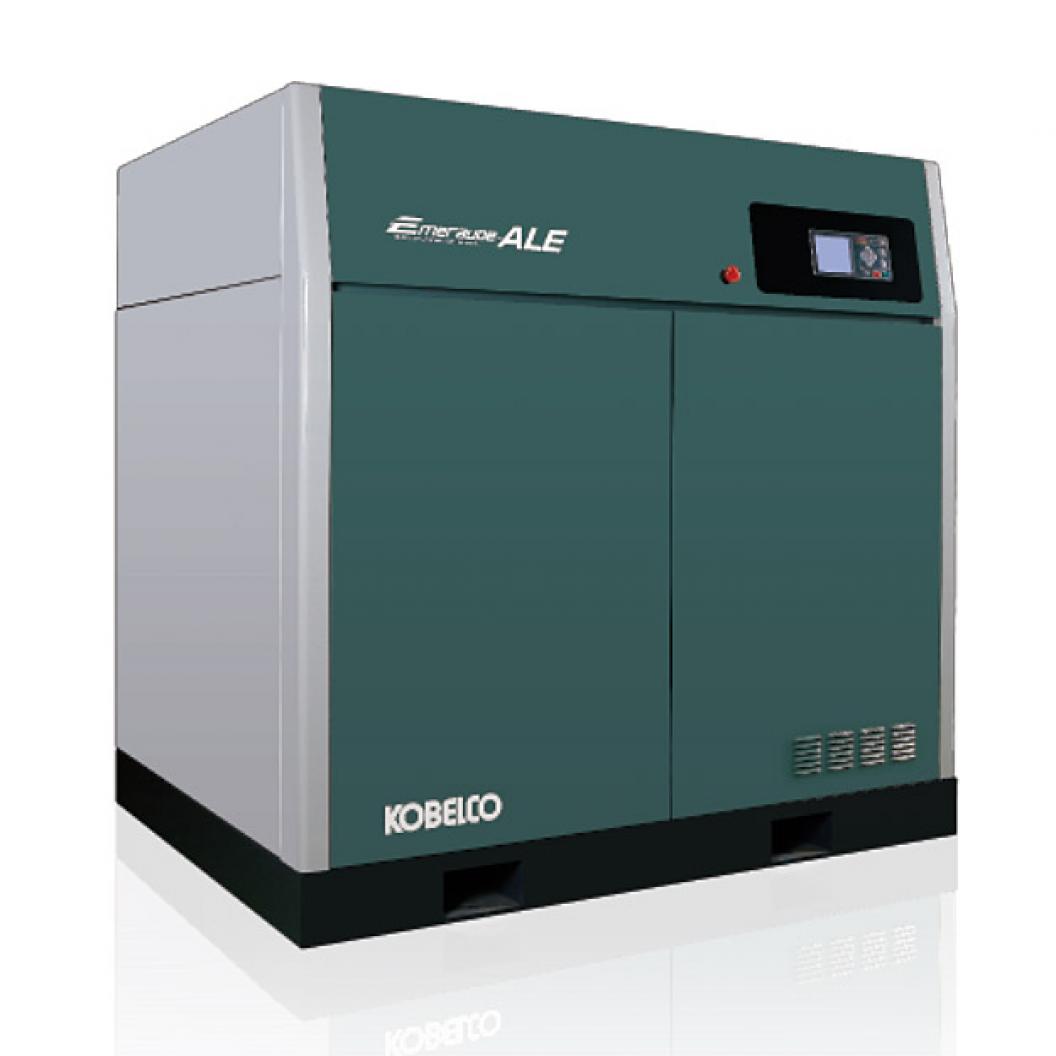

KOBELCO đã nhận được chứng nhận Class 0 (ISO8573-1 [-:-:0]) cho dòng sản phẩm〈Emeraude ALE〉từ viện thử nghiệm quốc tế TÜV, nơi chứng nhận mức độ tinh khiết cao nhất cho các phân loại chất lượng khí nén.
Vòng đời dài
Chu kỳ đại tu dài đạt được nhờ vòng bi có vòng đời dài.
Bộ điều khiển LCD thân thiện với người dùng
Màn hình này không chỉ có thể được sử dụng để theo dõi các điều kiện vận hành mà còn để cài đặt áp suất xả, v.v. Có thể thực hiện hồ sơ vận hành, màn hình hiển thị đồ họa, bộ đếm thời gian hàng tuần, báo cáo hàng ngày và quản lý báo cáo hàng tuần.
- Dữ liệu hoạt động có thể được xuất ra thông qua "Modbus" (tùy chọn).
- Bảng điều khiển phía trước của bộ điều khiển được trang bị khả năng chống nước tương đương với IP65.
Biến tần / Mô hình làm mát bằng không khí
| Người mẫu | Áp suất xả tối đa | Giao hàng miễn phí bằng đường hàng không | Động cơ chính | Kết nối xả | Kích thước | Mức độ tiếng ồn | Điện áp | Cân nặng | Màn hình quạt làm mát |
Chất bôi trơn ban đầu | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50/60Hz | Rộng × Sâu × Cao | |||||||||||
| MPa | m 3 /phút | cfm | kW | mm | dB(A) | kg | kW | L | ||||
| ALE75AV | 0,75 | 11.6 | 410 | 75 | JIS10k 40A RF | 2.385× 1.400× 1.783 |
70 | 380・415 | 2.160 | 2.2 | 30 | |
| ALE75AV-H | 0,88 | 10.1 | 357 | 72 | ||||||||
| ALE100AV | 0,75 | 17.0 | 600 | 100 | JIS10k 50A RF | 2.466× 1.500× 2.160 |
69 | 2.980 | 3.0 | 50 | ||
| ALE100AV-H | 0,88 | 15.7 | 554 | 71 | ||||||||
Biến tần / Mô hình làm mát bằng nước
| Người mẫu | Áp suất xả tối đa | Giao hàng miễn phí bằng đường hàng không | Động cơ chính | Kết nối xả | Kích thước | Mức độ tiếng ồn | Điện áp | Cân nặng | Lượng nước làm mát | △T | Nhiệt độ nước đầu vào | Kết nối nước vào/ra | Chất bôi trơn ban đầu | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50/60Hz | Rộng × Sâu × Cao | ||||||||||||||
| MPa | m 3 /phút | cfm | kW | mm | dB(A) | kg | L/phút | °C | L | ||||||
| ALE75WV | 0,75 | 11.8 | 417 | 75 | JIS10k 40A RF | 2.120× 1.170× 1.683 |
66 | 380・415 | 2.270 | 106 | 10 | 20 | JIS10k 32A | 20 | |
| ALE75WV-SH | 0,86 | 10.3 | 364 | 68 | |||||||||||
| ALE75WV-SX | 1.0 | 10.3 | 364 | 69 | |||||||||||
| ALE100WV | 0,75 | 17.2 | 607 | 100 | JIS10k 50A RF | 2.604× 1.335× 1.891 |
67 | 3.060 | 147 | 10 | 20 | JIS10k 40A | 35 | ||
| ALE100WV-SH | 0,86 | 15,9 | 562 | 69 | |||||||||||
| ALE100WV-SX | 1.0 | 14.1 | 498 | 71 | |||||||||||
Tốc độ cố định / Mô hình làm mát bằng không khí
| Người mẫu | Áp suất xả tối đa | Giao hàng miễn phí bằng đường hàng không | Động cơ chính | Kết nối xả | Kích thước | Mức độ tiếng ồn | Điện áp | Cân nặng | Động cơ quạt làm mát | Chất bôi trơn ban đầu | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | Rộng × Sâu × Cao | |||||||||||
| MPa | m 3 /phút | cfm | kW | mm | dB(A) | kg | kW | L | ||||
| ALE45A | 0,75 | 6.8 | 240 | 45 | JIS10k 40A RF | 1.830× 1.400× 1.783 |
67 | 380・415 | 1.900 | 2.2 | 30 | |
| ALE45A-H | 0,88 | 5.4 | 191 | 69 | ||||||||
| ALE55A | 0,75 | 8.8 | 311 | 55 | 68 | 1.950 | ||||||
| ALE55A-H | 0,88 | 6.8 | 240 | 70 | ||||||||
| ALE65A | 0,75 | 10.2 | 360 | 65 | 69 | 2.030 | ||||||
| ALE65A-H | 0,88 | 8.7 | 307 | 71 | ||||||||
| ALE75CA | 0,75 | 11.8 | 417 | 75 | 70 | 2.110 | ||||||
| ALE75AH | 0,88 | 10.1 | 357 | 72 | ||||||||
| ALE75A | 0,75 | 12.8 | 452 | 75 | JIS10k 50A RF | 2.010× 1.500× 2.160 |
67 | 2.860 | 3.0 | 50 | ||
| ALE90A | 0,75 | 15.8 | 558 | 90 | 68 | 3,110 | ||||||
| ALE90A-H | 0,88 | 12.8 | 452 | 70 | ||||||||
| ALE100A | 0,75 | 17.0 | 600 | 100 | 69 | 3,160 | ||||||
Tốc độ cố định / Mô hình làm mát bằng nước
| Người mẫu | Áp suất xả tối đa | Giao hàng miễn phí bằng đường hàng không | Động cơ chính | Kết nối xả | Kích thước | Mức độ tiếng ồn | Điện áp | Cân nặng | Lượng nước làm mát | △T | Nhiệt độ nước đầu vào | Kết nối nước vào/ra | Chất bôi trơn ban đầu | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | Rộng × Sâu × Cao | ||||||||||||||
| MPa | m 3 /phút | cfm | kW | mm | dB(A) | kg | L/phút | °C | L | ||||||
| ALE45W | 0,75 | 6.9 | 244 | 45 | JIS10k 40A RF | 1.730× 1.170× 1.683 |
63 | 380・415 | 2.040 | 59 | 10 | 20 | JIS10k 32A | 20 | |
| ALE45W-SH | 0,86 | 6.9 | 244 | 65 | |||||||||||
| ALE45W-SX | 1.0 | 5.4 | 191 | 67 | |||||||||||
| ALE55W | 0,75 | 8.9 | 314 | 55 | 64 | 2.080 | 77 | ||||||||
| ALE55W-SH | 0,86 | 8.4 | 297 | 66 | |||||||||||
| ALE55W-SX | 1.0 | 6.9 | 244 | 68 | |||||||||||
| ALE65W | 0,75 | 10.4 | 367 | 65 | 65 | 2.170 | 90 | ||||||||
| ALE65W-SH | 0,86 | 8.9 | 314 | 67 | |||||||||||
| ALE65W-SX | 1.0 | 8.9 | 314 | 69 | |||||||||||
| ALE75CW | 0,75 | 12.0 | 424 | 75 | 66 | 2.240 | 106 | ||||||||
| ALE75W-SH | 0,86 | 10.3 | 364 | 68 | |||||||||||
| ALE75W-SX | 1.0 | 10.3 | 364 | 69 | |||||||||||
| ALE75W | 0,75 | 13.0 | 459 | 75 | JIS10k 50A RF | 2.150× 1.335× 1.891 |
65 | 2.950 | 108 | 10 | 20 | JIS10k 40A | 35 | ||
| ALE90W | 0,75 | 16.0 | 565 | 90 | 66 | 3,190 | 134 | ||||||||
| ALE90W-SH | 0,86 | 14.1 | 498 | 68 | |||||||||||
| ALE90W-SX | 1.0 | 12.9 | 456 | 71 | |||||||||||
| ALE100W | 0,75 | 17.2 | 607 | 100 | 67 | 3.240 | 147 | ||||||||
| ALE100W-SH | 0,86 | 16.0 | 565 | 69 | |||||||||||
| ALE100W-SX | 1.0 | 14.1 | 498 | 71 | |||||||||||
| ALE110W-SH | 0,86 | 17.1 | 604 | 110 | 69 | 3.400 | 152 | ||||||||
| ALE110W-SX | 1.0 | 16.0 | 565 | 72 | |||||||||||
| ALE120W-SX | 1.0 | 17.1 | 604 | 120 | 72 | 3,470 | 158 | ||||||||
* Vì quá trình làm mát khí nén và bên trong máy nén phụ thuộc vào điều kiện không khí xung quanh, nên không khí xung quanh phải được thông gió thích hợp để tránh nhiệt độ môi trường tăng lên trên 45°C.
* Hãy đảm bảo sử dụng dầu bôi trơn do KOBELCO khuyến nghị.
* Giữ nhiệt độ nước dưới 35°C đối với kiểu máy làm mát bằng nước.
* Vui lòng tham khảo hướng dẫn thông số kỹ thuật tiêu chuẩn để biết chất lượng nước.
* Thông số kỹ thuật và hình thức có thể thay đổi mà không cần báo trước
. Hãy liên hệ với chúng tôi nếu cần các giá trị hiệu suất được đảm bảo. Hệ thống khởi động của kiểu máy tốc độ cố định là Star-Delta.
* Điều kiện hút Áp suất hút tuyệt đối: 0,10MPa, Nhiệt độ hút: 20°C, Độ ẩm: 0%RH.
* Thể tích khí xả được chuyển đổi thành điều kiện hút. *
Áp suất xả được đo sau van kiểm tra của máy nén.
* Giá trị tiếng ồn được đo ở khoảng cách 1,5m tính từ mặt trước của máy và 1m tính từ sàn trong phòng không phản xạ, khi máy đang vận hành ở tải trọng tối đa.
* Không nên sử dụng không khí do máy nén tạo ra trong thiết bị hô hấp cung cấp không khí để hít trực tiếp.
* Áp suất làm việc danh nghĩa 0,75MPa là 0,70MPa.
* Áp suất làm việc danh nghĩa 0,86MPa là 0,80MPa.
* Áp suất làm việc danh nghĩa 1,0MPa là 1,0MPa.
